美女视屏I第四色男人天堂I欧美第一页浮力影院I38在线视频I丁香花高清视频完整电影I五月婷婷深开心Iav网站在线观看免费I波多野结衣在线一区I欧美日韩国产高清视频I欧美精品xxxI超碰在97I经典三级在线视频I99热香蕉I国产精华一区二区三区I日韩爽片I91av视频在线免费观看I免费成人深夜夜国外I亚洲欧美中文字幕I国产成年妇视频I欧美日韩国产在线观看I国产黄色大片视频I精品九九九Iwww.黄色网I欧美日韩爱爱I欧美巨鞭大战丰满少妇

　　鋼板卷管標(biāo)準(zhǔn)-鋼板卷管廠家

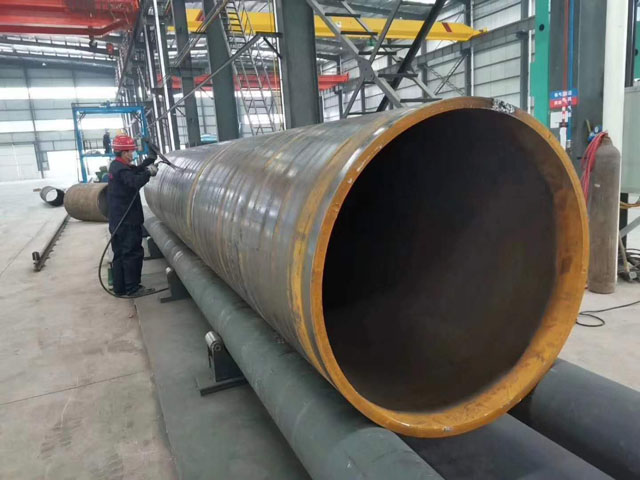

　　鋼板卷管又叫丁字焊管由于焊縫形狀類似焊字丁，卷管致力于生產(chǎn)環(huán)縫、縱環(huán)各類卷管及鋼制壓力鋼管并在傳統(tǒng)卷管設(shè)備同類規(guī)格型號(hào)的基礎(chǔ)上進(jìn)行改造。丁字焊管彌補(bǔ)了普通的鋼管設(shè)備在生產(chǎn)大口徑，超大口徑鋼管方面的空白。也可根據(jù)客戶需要定做各種規(guī)格、壁厚、材質(zhì)的鋼板卷管。

　　規(guī)格：Φ426mm-Φ3820mm、壁厚6mm-80mm。

　　標(biāo)準(zhǔn):GB/T13793-2008、GB/T3091-2008、GB/T9711-2011、API 5L

　　材質(zhì):20#、Q235、Q345B、16mn等。

　　用途：主要用于市政、工礦企業(yè)給水、排水、頂管、鋼護(hù)筒、鋼管樁、打樁管、過(guò)路管、灌溉鋼管、防腐鋼管等。

　　鋼板在卷制過(guò)程中容易出現(xiàn)的質(zhì)量問(wèn)題有以下幾種

　　1.扭曲

　　造成扭曲的主要原因是板端線與軸輥不平行(即未找正)，因此卷圓前一定對(duì)正鋼板，卷制過(guò)程中應(yīng)隨時(shí)檢查是否有偏移。已經(jīng)出現(xiàn)扭曲時(shí)，可用爆絲拉勾拉正。

　　2.兩端曲率不等

　　卷管圓筒一端板縫接觸，一端縫隙很大，造成的原因是上軸輥兩端調(diào)節(jié)量不一致造成兩端曲率不等，因此在卷制過(guò)程中，應(yīng)不斷用弧形樣板檢查兩端曲率是否相同，不同時(shí)應(yīng)及時(shí)調(diào)節(jié)軸輥，直至兩端曲率相等。已造成兩端曲率不等時(shí)可在縫兩邊點(diǎn)焊有孔角鋼段用螺栓拉緊的方法將縫隙拉緊。

　　3.彎曲過(guò)大

　　造成鋼板彎曲過(guò)大的原因是由于上軸輥向下調(diào)節(jié)量過(guò)大所致，因此在卷制時(shí)應(yīng)循序漸進(jìn)，不要急于求。當(dāng)已經(jīng)發(fā)生曲率過(guò)大的現(xiàn)象時(shí)，可采用手工在外表面敲打使其回彈的方法，也可在圓筒外面采用線狀加熱的方法(沿圓柱面素線加熱)加熱數(shù)條圓柱素線，使其反向收縮，從而達(dá)到矯正的目的。

　　4.中間鼓形

　　當(dāng)上軸輥一次下調(diào)量過(guò)大，以及鋼板較厚軸輥較細(xì)而剛性不足時(shí)，容易使圓筒中間鼓出。預(yù)防措施是上軸輥每次向下的調(diào)整量去小一些，讓軸輥中部承受的彎曲應(yīng)力減小，反復(fù)卷制激磁即可避免或減小上述現(xiàn)象。己出現(xiàn)的鼓形，可通過(guò)在大凸出部位設(shè)置拉桿螺栓拉緊，點(diǎn)焊后即可消除鼓形。

　　5.鋼板表面壓傷

　　造成的原因是鋼板表面有碎硬的異物和氧化鐵渣，并掃除干凈鋼板上、下表面附著的雜物。
